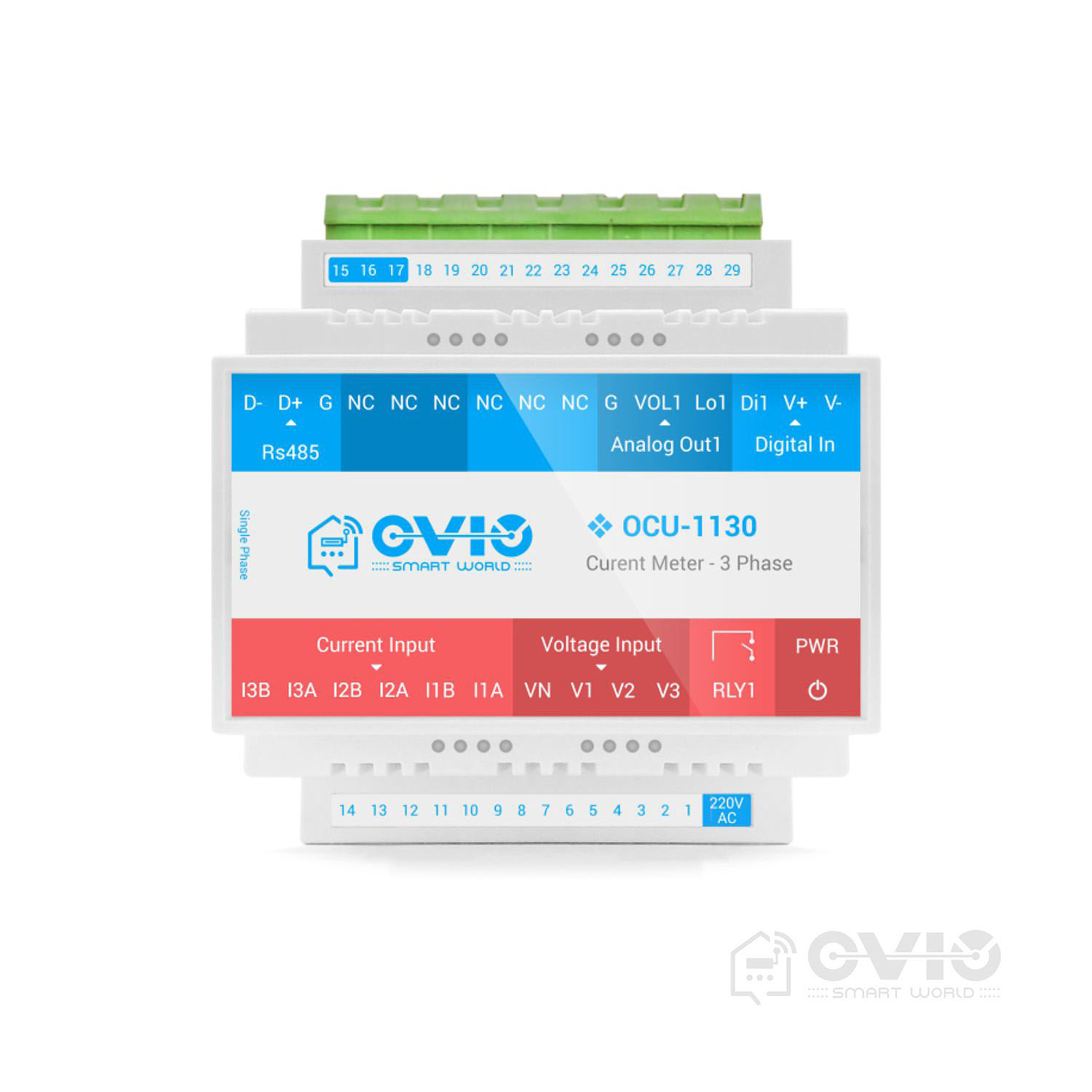

ماژول جریان و ولتاژ سه فاز(Curent Meter – 3 Phase )مدل OCU_1130

ماژول جریان و ولتاژ سه فاز(Curent Meter – 3 Phase )مدل OCU_1130

  • نمایش جریان
  • نمایش ولتاژ
  • نمایش Cosϕ
  • قابلیت اتصال CT و PT خارجی
  • تغذیه ایزوله از ورودی ها و خروجی ها
  • به همراه نرم افزار جهت تنظیمات و کالیبره و مانیتورینگ
  • امکان شبکه کردن چندین ماژول (ماکزیمم 247 ماژول) روی Bus دو سیمه
  • ورودی ولتاژ (Max 500 Vac) و جریان (Max 5 Aac) بدون اتصال PT و CT خارجی
  • خروجی آنالوگ 20~4 mA یا 10/5~0 ولت
  • خروجی سریال (RS 232 و RS485 (ModBus - RTU
  • یک کانال ورودی دیجیتال
  • یک کانال خروجی رله
  • مدل OCU_1130
  • قسمت مشخصات فنی مطالعه گردد.
1,400,000 تومان

6 در انبار

این دستگاه برای اندازه گیری کمیت های برق استفاده می شود که می تواند به یک مصرف کننده سه فاز  متصل شده و کمیت های برق آن را اندازه گیری کرده و توسط PLC ،HMI،PC آنها را مانیتورینگ کرد .

خانواده ترانسمیتر کمیت های برق سه فاز  شامل سه گروه محصول می باشد :

1- ولت متر/آمپرمتر

2- ولت متر و آمپرمتر

3- مولتی متر AC کمیت هایی که توسط این دستگاه پردازش می شود شامل ولتاژ ، جریان ، توان اکتیو، توان رکتیو، ضریب قدرت، فرکانس و … می باشد.

همچنین قابلیت تشخیص نوع مصرف کننده از لحاظ سلفی یا خازنی را دارا می باشد .

ورودی دستگاه ممکن است یک سیگنال که دارای اعوجاج و هارمونیک است باشد به عنوان مثال سیگنال جریان ورودی Inverter و یا درایورهای SCR و … که در تمامی حالات مقادیر RMS به صورت دقیق و با دقت 0.5 % اندازه گیری می شود .

کمیت های اندازه گیری شده هر کدام به طور مجزا می توانند به خروجی آنالوگ وصل شده و یا با توجه به Set point های تعریف شده خروجی رله را تحریک کند. توسط پورت سریال Modbus RTU) RS485) می توان چندین دستگاه را توسط BUS دو سیمه به هم وصل نمود و به صورت شبکه تمامی دستگاه ها مانیتور نمود و پارامترهای اندازه گیری شده را آنها را مشاهده نمود.

پروتکل MODBUS/RTU & Continue
امکان ارتباط با PLC و دستگاه های صنعتی دارد
برق ورودی 110v-240v
تعداد کنتاکت 1
اندازه 72*88*59
